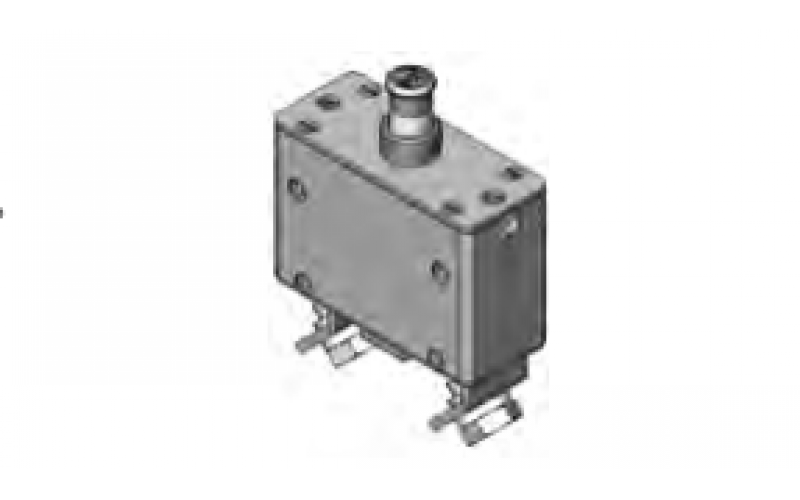

额定电流125A-200A-按拔式单相断路器-航空航天

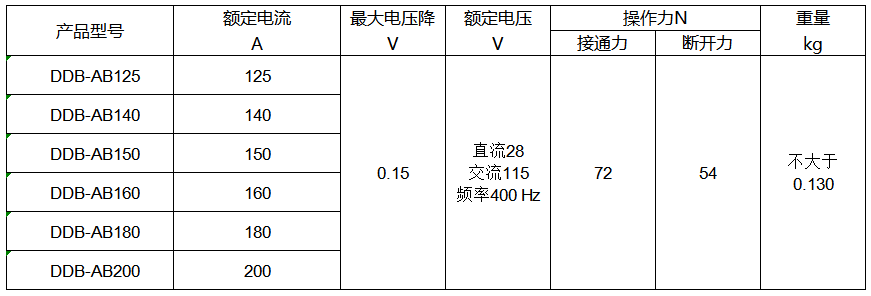

基本参数、工作原理与用途:

DDB-AB125～AB200按拔式自由脱扣单相断路器产品以双金属电热脱扣原理工作,断路器在飞机交直流配电系统中用于过载或短路保护。

环境适应性:

• 周围介质温度：(-55～70)℃

• 正弦振动：频率范围(10～2000) Hz

• 加速度：10g

• 冲击：30g

电气性能:

• 极限动作电流

25 ℃下，产品最大保持电流为100%额定电流，最小脱扣电流为150%额定电流

70 ℃下，产品最大保持电流为80%额定电流，最小脱扣电流为145%额定电流

万彩网100线路-55℃下，产品最大保持电流为110%额定电流，最小脱扣电流为180%额定电流

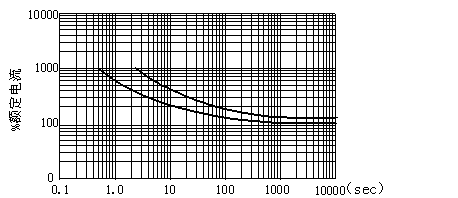

• 过载电流与动作时间




• 寿命

交流阻性负载下 5000次工作循环；感性负载2500次工作循环

万彩网100线路直流阻性负载下5000次工作循环

• 分断能力

直流3000A；交流2500 A

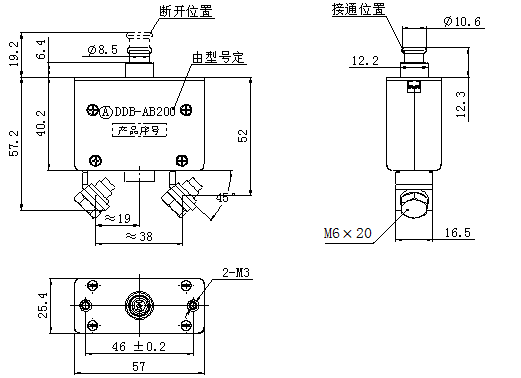

外形安装尺寸：
