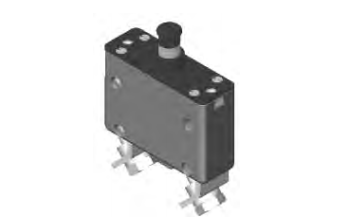

小体积-高性能-航空断路器-额定电流50-100A

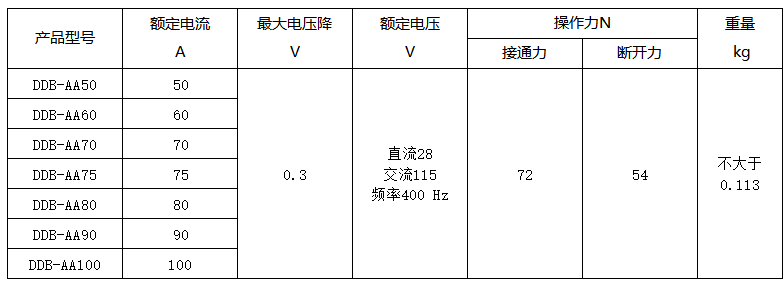

基本参数、工作原理与用途：

DDB-AA50-AA100按拔式自由脱扣单相断路器产品以双金属电热脱扣原理工作，断路器在飞机交直流配电系统中用于过载或短路保护。

环境适应性：

• 万彩网100线路周围介质温度：(-55～70)℃

• 万彩网100线路正弦振动：频率范围(10~2000)Hz，加速度10g

• 加速度：10g

• 冲击：30g

电气性能：

• 极限动作电流

万彩网100线路25℃下，产品最大保持电流为105%额定电流，最小脱扣电流为150%额定电流

万彩网100线路70 ℃下，产品最大保持电流为80%额定电流，最小脱扣电流为145%额定电流

-55 ℃下，产品最大保持电流为125%额定电流，最小脱扣电流为200%额定电流

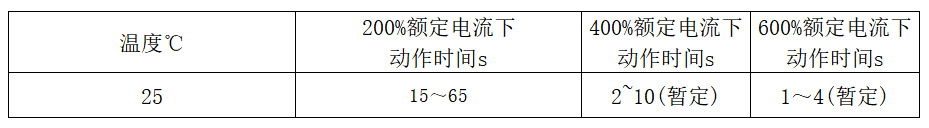

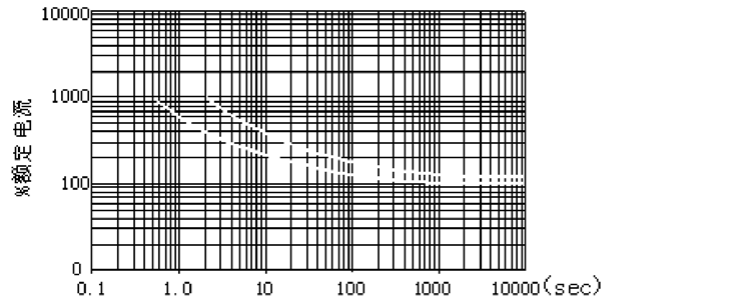

• 过载电流与动作时间




• 寿命

万彩网100线路交流或直流阻性负载条件下,接通和断开5000次工作循环

• 分断能力

万彩网100线路直流6000 A；交流3500A

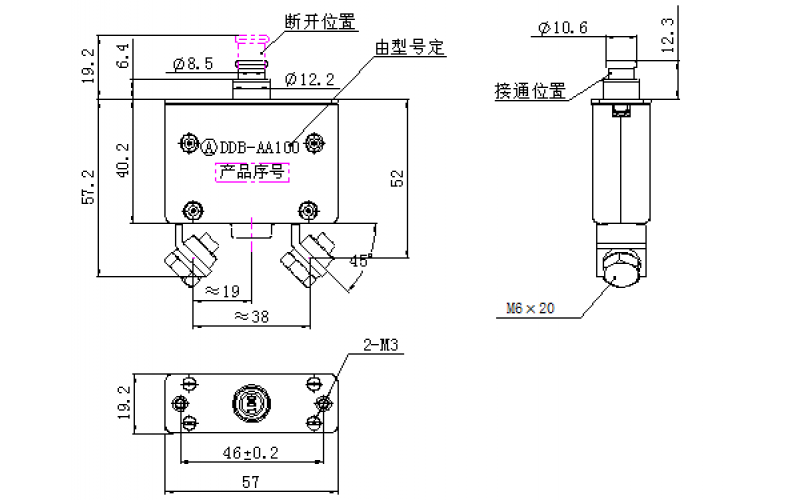

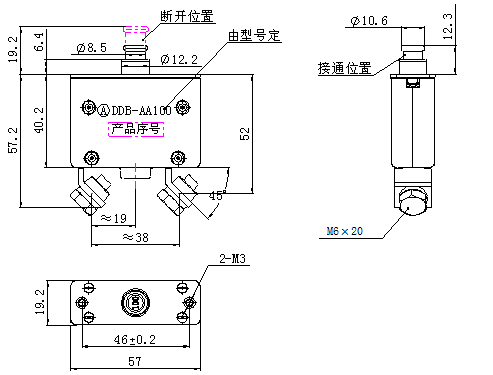

外形安装尺寸：
