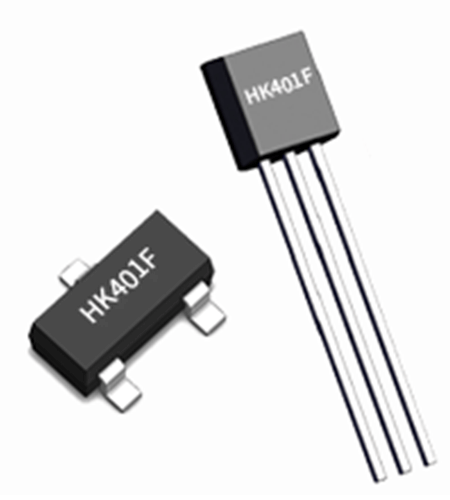

HK401F是一款高压双极霍尔开关芯片，采用专门的高压双极制造工艺制成。该芯片集成了稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路和集电极开路输出电路。它通过感测磁通密度并产生相应的数字电压信号来工作。HK401F 以其抗高压浪涌能力和强大的抗噪声能力而闻名，适用于电子消费、汽车和工业控制等多种应用。提供TO92S直插式封装、SMT SOT23-3L封装，符合ROHS标准环保封装。

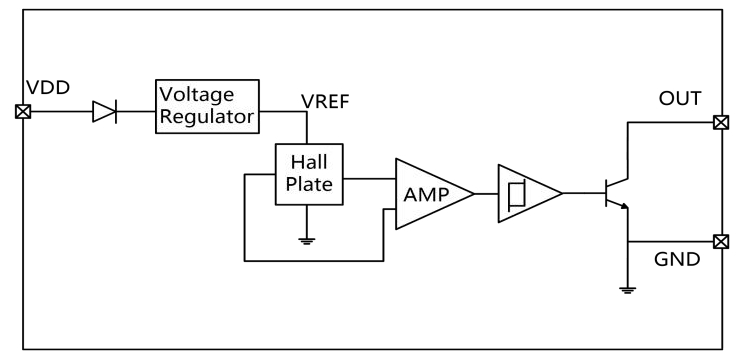

该耐高压双极霍尔开关芯片包括电压调制电路、霍尔片、信号放大电路和施密特触发器电路。 其中电压调制电路为霍尔片提供参考电压 ，该霍尔片感应到垂直于传感器表面的磁场产生霍尔电压 ， 放大后发送给施密特触发器。同时该芯片还集成了反向电源的保护二极管 ，用于保护芯片免于反向电 压的击穿。
集电极开路输出
静电放电：±4kV
万彩网100线路工作电压：3.0V～60V
过压保护能力：80V
万彩网100线路最大驱动电流：30mA
工作温度范围：-40℃～150℃
电源引脚反向电压保护
HK401F.pdf
