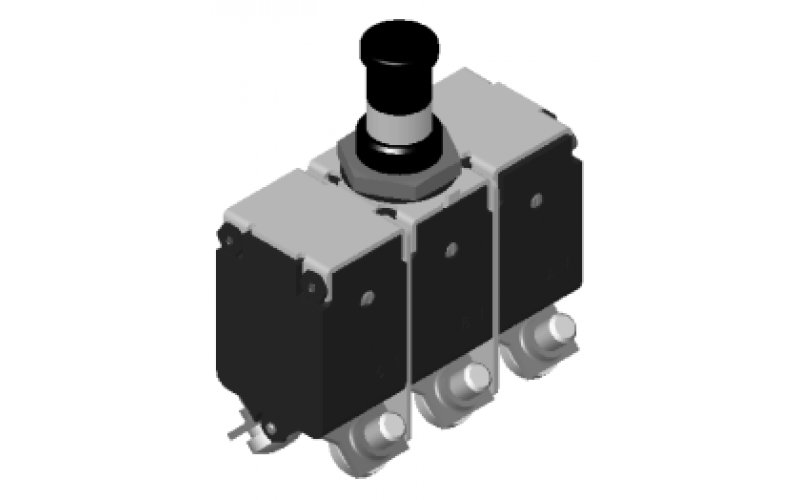

弹簧垫圈-三相断路器-飞机115V/200V-400Hz

基本参数、工作原理与用途:

万彩网100线路DBG-1~20按拔式自由脱扣三相断路器产品以双金属电热脱扣原理工作，并有温度补偿结构,可在较宽的温度范围内使用，断路器在飞机115V/200V.400Hz三相交流配电系统中用于过载或短路保护。

环境适应性：

• 万彩网100线路周围介质温度：(-55～70)℃

• 万彩网100线路正弦振动：频率范围(10~500) Hz，加速度10 g

• 加速度20 g


• 冲击：50 g

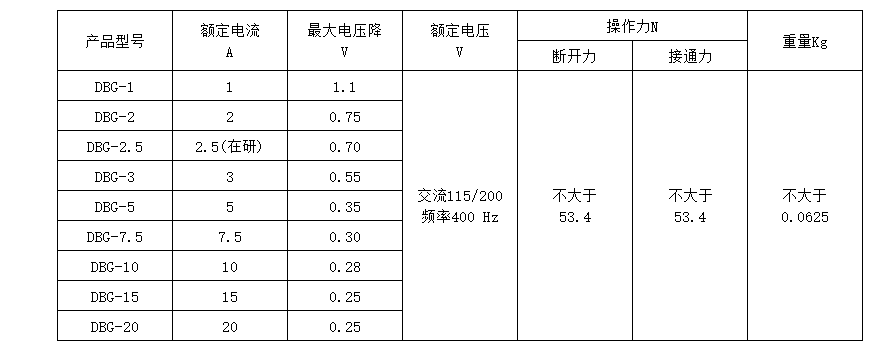

电气性能：

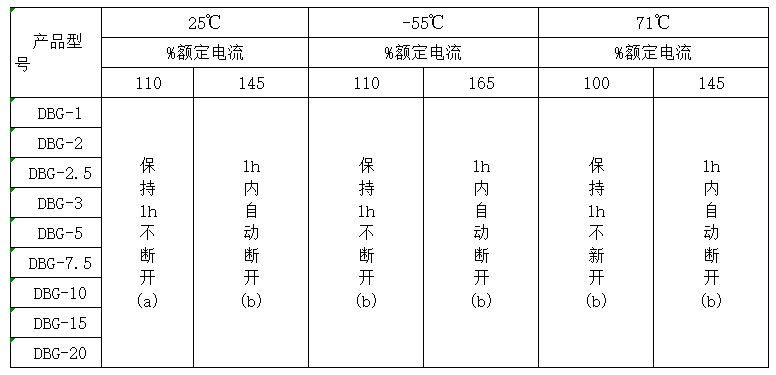

• 极限动作电流



  注：（a）项试验，产品一相通以规定电流，其余二相通以额定电流；（b）项试验，产品通以规定的三相对称负载。

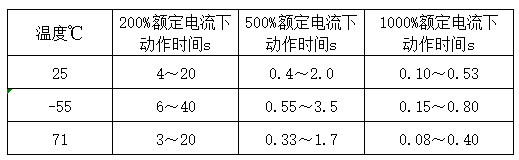

• 过载电流与动作时间


• 寿命

万彩网100线路阻性负载5000次:感性负载2500次,COSφ =0.6~0.7

• 分断能力

万彩网100线路三相1200 A；单相2000 A

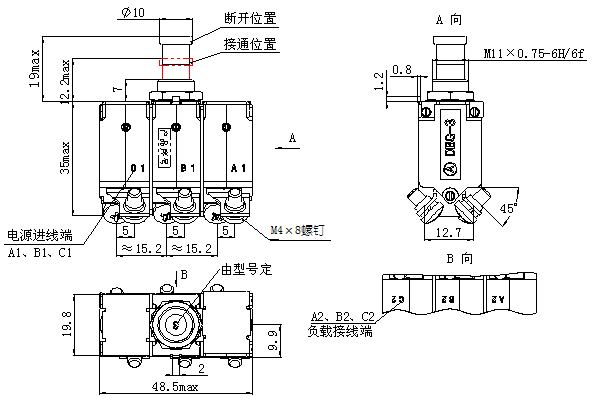

外形安装尺寸：
