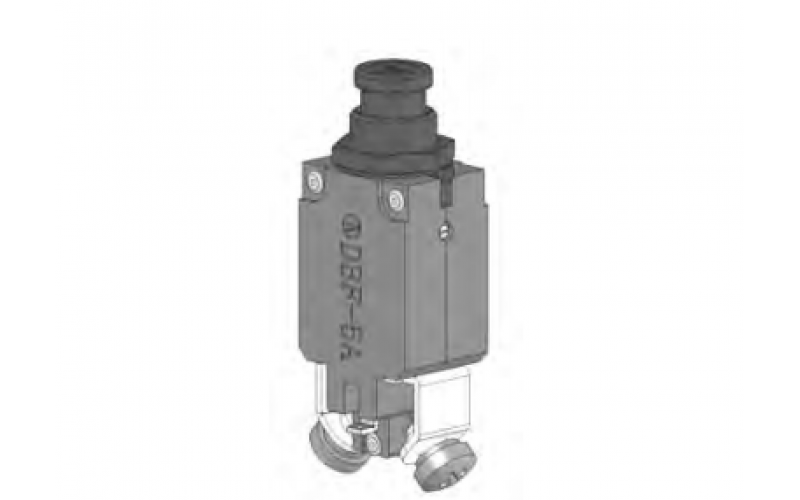

自由脱扣-单相断路器-监测产品通断功能

基本参数、工作原理与用途：

DBF-1A~20A按拔式自由脱扣单相断路器产品以双金属电热脱扣原理工作,并有温度补偿结构,可在较宽的温度范围内使用。断路器除了对线路或用电设备过载和短路保护之外，还具有监测产品通断状态的功能。

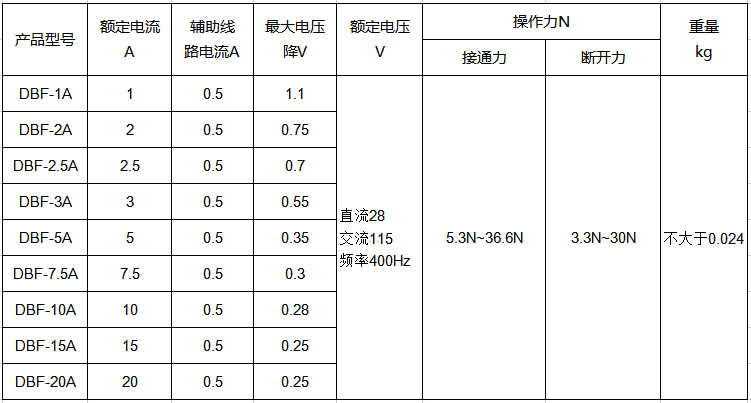

基本参数：

环境适应性

• 万彩网100线路周围介质温度：(-55~85)℃

• 随机振动：频率范围(15-2000)Hz，功能试验量值W₀=0.076g²/Hz

• 加速度：10.5g

• 冲击：15g技术要求

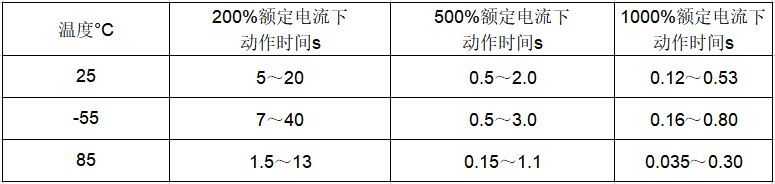

过载电流与动作时间：

极限动作电流

25℃下，产品最大保持电流为115%额定电流，最小脱扣电流为150%额定电流

85℃下，产品最大保持电流为100%额定电流，最小脱扣电流为150%额定电流

-55℃下，产品最大保持电流为115%额定电流，最小脱扣电流为160%额定电流

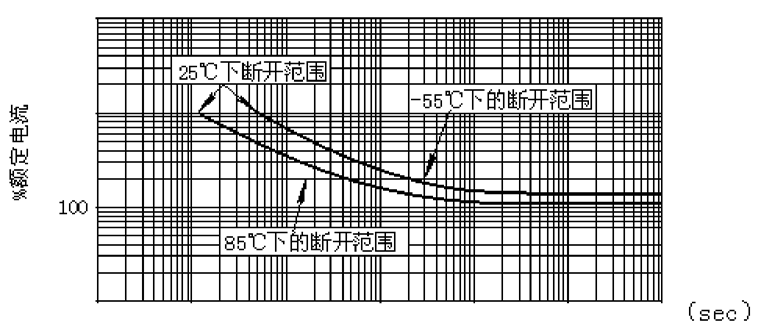

反时限特性曲线

寿命

万彩网100线路阻性负载5000次工作循环；感性负载2500次工作循环，COS φ =0.6~0.7。
