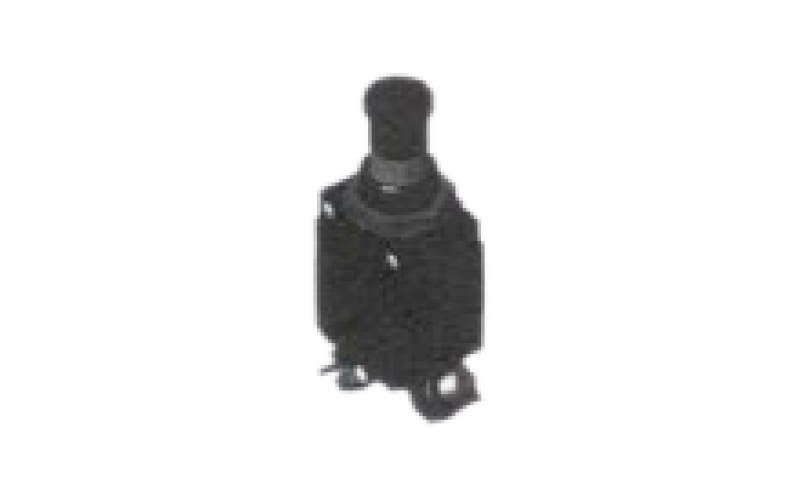

配电系统单相断路器-双金属电热脱扣-温度补偿

基本参数、工作原理与用途

DBF-1~25按拔式自由脱扣单相断路器产品以双金属电热脱扣原理工作,并有温度补偿结构，可在较宽的温度范围内使用。断路器在飞机交直流配电系统中用于过载或短路保护。

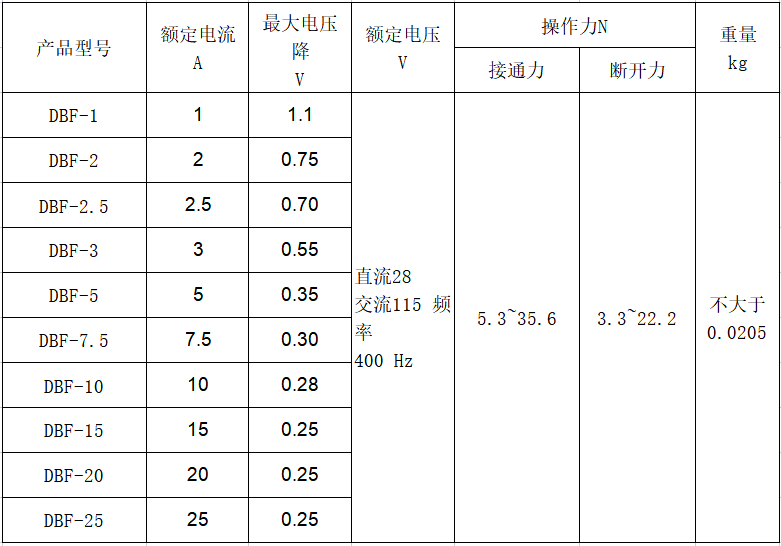

基本参数：

环境适应性

周围介质温度：(-55～85)℃。

正弦振动：频率范围(10～500)Hz，加速度10g

加速度：10g

冲击：50g。

电气性能

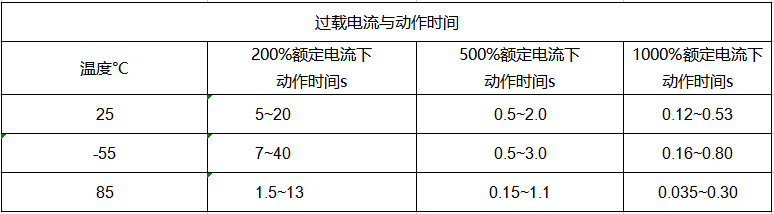

极限动作电流：

万彩网100线路25℃下，产品最大保持电流为115%额定电流,最小脱扣电流为150%额定电流

85℃下，产品最大保持电流为100%额定电流,最小脱扣电流为150%额定电流

万彩网100线路-55℃下，产品最大保持电流为115%额定电流,最小脱扣电流为160%额定电流。

寿命：

阻性负载5000次；

万彩网100线路感性负载2500次，COS φ =0.6~0.7

机械循环5000次。

分断能力：

直流6000 A，交流(2000~3500)
