主要技术参数：
符合标准；IEC60947-2、GB14048.2、UL1 077、UL489、UL489A
万彩网100线路额定工作电压 DC80V、DC125V、AC120/240V、AC240/415V、AC277/480V(50/6Hz)
万彩网100线路机械电气寿命:1 0000次(其中电气寿命6000次),UL489A电气寿命1 000次
额定绝缘电压：AC480V;额定冲击耐受电压：4000V
接线能力；0.5〜25mm2,两极并联:35mm2及以下，三极并联:70mm2及以下
万彩网100线路辅助开关参数:DC1 25V1A.AC250V5A
额定分断能力
额定电压 (V) | 额定电流 (A) | 极数 | 分断能力(kA) | ||||
UL | CCC/TUV/CE | ||||||
UL1077 | UL489 | UL489A | leu | les | |||
0.5-63 | 1,2(串联) | 5U2 | 10 | 10 | 10 | 5 | |
DC80 | 15-100 | 2(并联) | 5U2 | / | 10 | 10 | 5 |
50-150 | 3(并联) | 5U2 | / | 10 | 10 | 5 | |
DC125 | 0.5~63 | 2(串联) | 5U2 | / | 10 | / | / |
DC250 | 0.5-15 | 3(串联) | 5U2 | / | 5 | / | / |
DC1 20/240 | 0.5-25 | 1,2,3 | 5U2 | 10 | / | / | / |
AC240/415 | 0.5-50 | 1,2,3,1 N,3N | / | / | / | 6 | 3 |
AC277/480 | 0.5-25 | 1,2,3,1+N, | 5U2 | / | / | / | / |

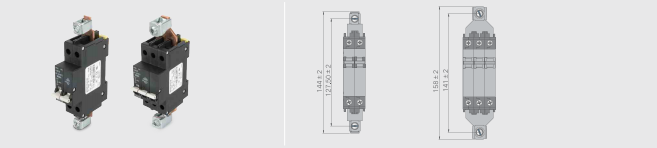

（并联产品外形尺寸图）
CBE 断路器选型 韦克威产品手册V1.2311.pdf
