万彩网100线路HX810 是一款单片可编程霍尔效应线性传感器，采用先进的 BCD 工艺生产，内部包含了高灵敏度霍尔传感器、高精度霍尔温度补偿单元、霍尔信号预放大器、振荡器、动态失调消除电路和放大器输出模块，可为客户提供更为有效的AC/DC 电流检测方案，广泛适用于通信类、工业类及消费类电子设备。

万彩网100线路HX810 采用过流保护高带宽动态偏移抵消技术，在无磁场的情况下，静态输出可选 50%VCC 或者 2.5V 固定值。内部集成的动态失调消除电路使 IC 的灵敏度不受外界压力和IC 封装应力的影响。

HX810 输出电压与施加的磁场强度成正比，用户可以在电源管脚上编程来调整芯片灵敏度和静态(零场)输出电压，从而在最终应用中提高产品性能。

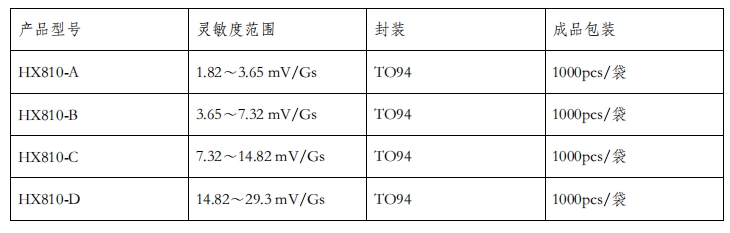

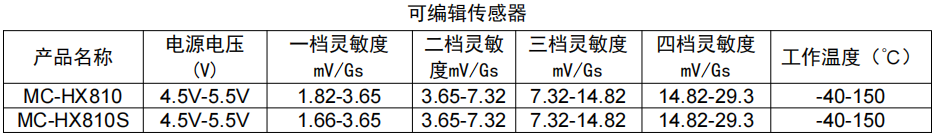

万彩网100线路HX810静态输出电压可调范围 2.5V士0.2V 或 50%VCC,输出灵敏度可调范围 1.8~30mV/Gs。

单片机可编程

万彩网100线路准确度（典型值）：+1mV@25℃

高线性度：±0.1%@25℃；

高带宽：65kHz；

万彩网100线路输出响应时间：4us（典型值）；

工作范围内稳定性：1.5%@25℃~150℃；1%@-40℃~25℃；

Vour固定2.5V输出；

万彩网100线路VREF固定输出2.5V；

低噪声模拟信号路径；

抗干扰能力强；

万彩网100线路抗机械应力能力强，磁场参数不被外部压力抵消；

静电放电（HBM）：5kV；

万彩网100线路工作温度：-40℃~150℃；

万彩网100线路通过RoHS认证：（EU）2015/863

应用领域

逆变器电流检测

电机相位电流检测 (电机控制) ;

光伏逆变器;

蓄电池负载检测系统

电流互感器;

开关电源;

过载保护装置;
